電壓暫降工業領域最常見的電能質量問題是電壓暫降，電壓暫降國內也稱電壓跌落、電壓驟降、電壓凹陷和晃電等等、是指電壓有效值得突然下降，然后又迅速恢復正常的現象。電壓暫降不同于電壓偏差或欠電壓，多為偶然突然事件。隨著企業自動化程度的日益提高，以及各種現代化新型敏感負荷的大量應用，電壓暫降所帶來的危害日益突出，已成為當今最受關注的電能質量問題之一。
國家為保障用電系統的電能質量（電壓方面）出臺了相關標準：
GB/T 12325-2008 電能質量 供電電壓偏差
GB/T 15543-2008 電能質量 三相電壓不平衡度
GB/T 12326-2008 電能質量 電壓波動和閃變
- 電能質量問題產生的原因
a 天氣原因：
閃電
暴雨
大風
下雪
b 偶然事件
車禍
建筑施工，起重機，挖掘機
人員誤操作
動物觸線
c 其他
大電機啟動
短路故障
線路切換
配電裝置故障
電網之間的相互影響
雷擊、短路故障和大電機啟動是引起電壓暫降的主要原因
- 電壓暫降的危害
電壓暫降常常引起敏感裝置停機甚至損壞，進而引起連鎖反應，導致大面積的停產事故，直接和間接經濟損失巨大。對某些大型連續性生產企業來說，一次停產損失可高達數百萬人民幣。

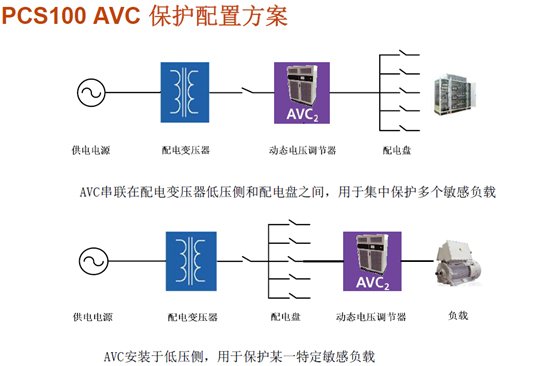

解決方案
AVC作用 ：
作用：
保護敏感設備或流水線，防止設備因供電電壓擾動而停機，從而避免嚴重的停機 / 停產損失。
電壓驟降補償
電壓暫升校正
連續在線調壓
相角誤差修正
電壓不平衡修正
電壓波動與閃邊

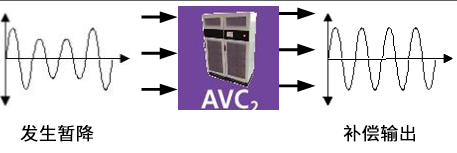

AVC暫降補償原理：
l
在電壓發生暫降時電網中往往還剩有部分電能可供使用
l
AVC不含儲能元件，電壓補償所需的能量從電網中吸取

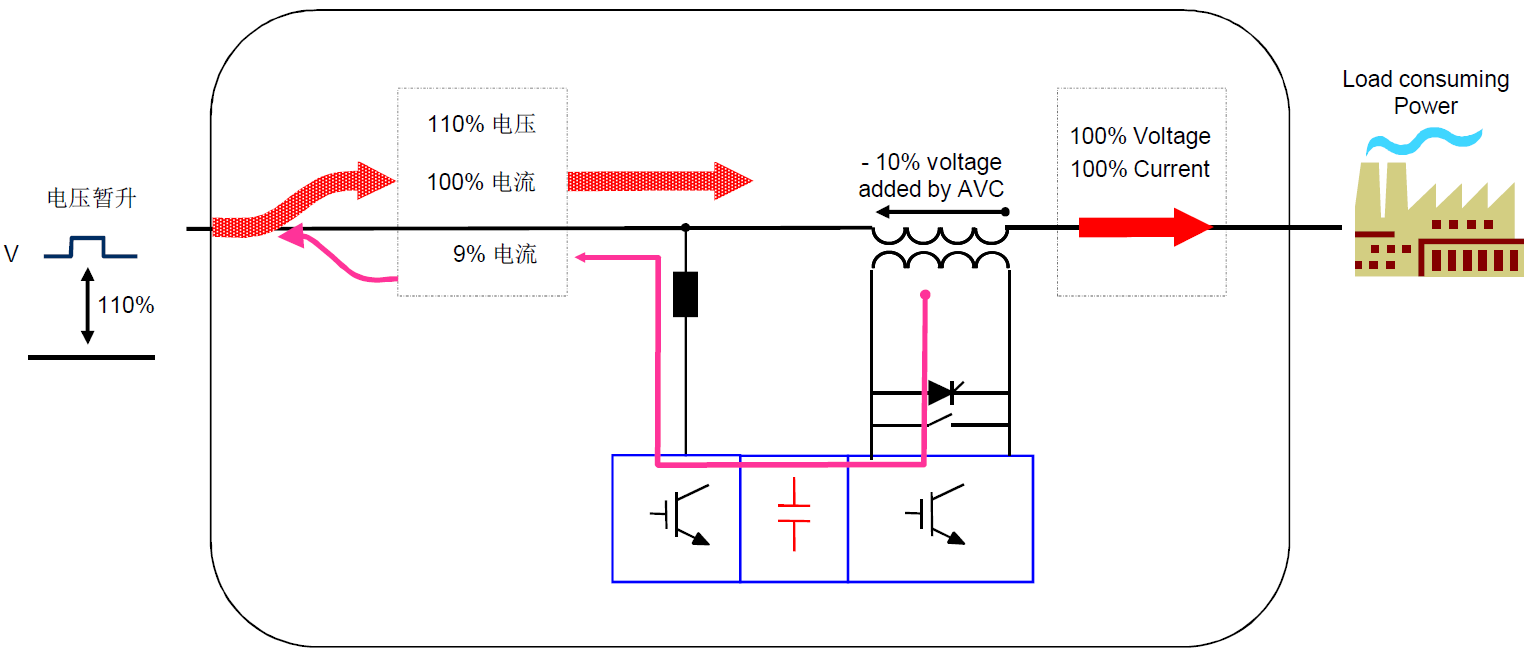

AVC電壓暫升修正：
l 三相平衡過電壓幅值110%
l 電力輸入=電力輸出

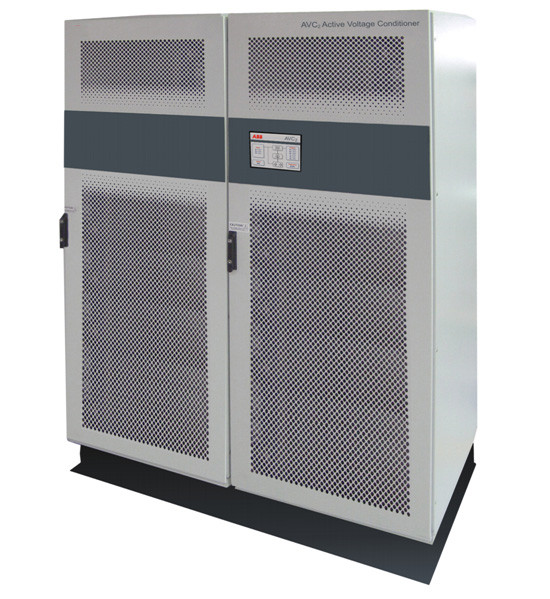

PCS100AVC
優點：
-響應時間快
10ms
達到補償效果
-無電池、飛輪等儲能元件
-強大的過載能力和動態響應能力
-可靠性極高
-占地極小
-不產生諧波污染
-效率高達 99%
客戶收益1、免維護，運行成本極低，無環境污染
2、非常適合保護沖擊性負荷
3、故障率極低，而且設備本身故障不會引起負載掉電
4、可安裝在配電間或無塵室，節省大量占地成本
5、對電網或負載不產生諧波干擾
6、節省大量電能損耗
案例

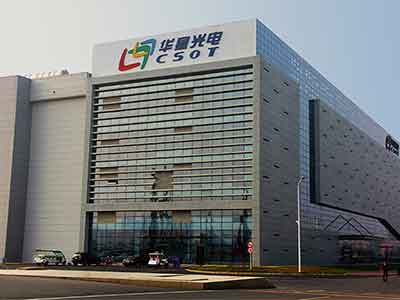

華星光電

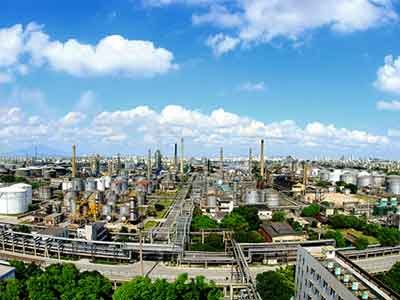

茂名石化

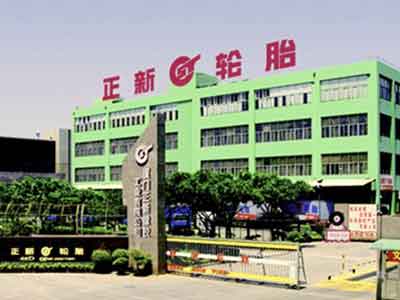

正新輪胎
